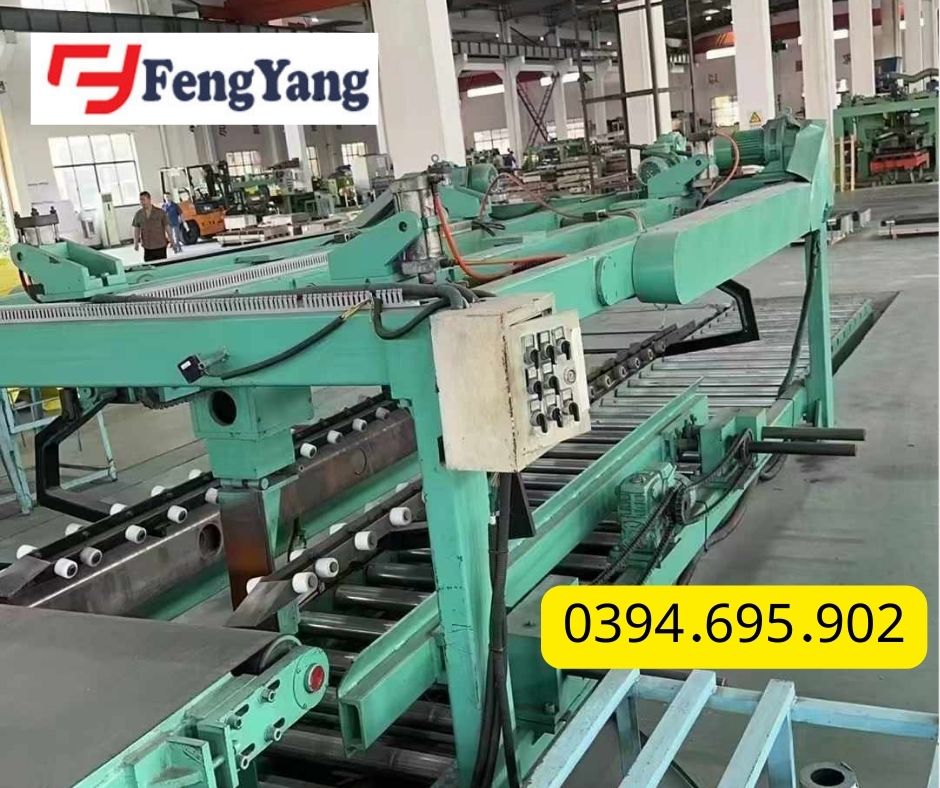

Hệ thống máy xả cuộn cắt tấm (0,3-3)*1650
* Thông số cuộn xả đầu vào:
- Chất liệu cuộn xả đầu vào: Inox, thép cuộn cán nguội, thép mạ kẽm, mạ màu…
- Độ dày cuộn xả đầu vào: 0.3-3 mm
- Độ rộng cuộn xả đầu vào: 800 – 1650mm
- Đường kính ngoài cuộn xả đầu vào: Ф 1800mm
- Đường kính trong cuộn xả đầu vào: Ф 510- 620mm
- Trọng lượng cuộn xả: 20T
- Độ dài đo cắt: 500 -6000 mm
- Độ chính xác cắt : Dung sai độ dài: +-1.0 mm
- Dung sai đường chéo: ≤±1mm/2000mm
- Dung sai chiều dài : ≤±0.5mm/2000mm
- Tốc độ cán phẳng: 0 -80m/ phút
- Tốc độ cắt : 0-60m/ phút
- Độ cao làm việc tiêu chuẩn: 800 mm
* Kết cấu máy xả cuộn cắt tấm (0,3-3)*1650:
- Bàn đặt phôi trước hình V
- Xe tải nạp phôi thủy lực
- Cơ cấu nạp phôi thủy lực
- Cơ cấu cán thô,đầu xúc và dẫn ép thủy lực
- Băng truyền chuyển động nâng hạ
- Cơ cấu dẫn hướng
- Cơ cấu cán phẳng
- Cơ cấu mã hóa (cảm biến) độ dài
- Máy cắt thủy lực 8 x 1600mm
- Máy nạp kẹp lắc
- Xe tải dỡ phôi
- Hệ thống điện nguyên bộ
- Hệ thống thủy lực nguyên bộ, hệ thống khí động.
* Các thiết bị chính của hệ thống sản xuất:
TÊN |
XUẤT XỨ/ THƯƠNG HIỆU |
Van xả điện từ và van đổi hướng |
Xưởng số 1 về linh kiện thủy lực Thượng Hải hoặc công ty TNHH chế tạo linh kiện thủy lực ZhuTong Bắc Kinh |
Van 1 chiều điều khiển thủy lực xếp chồng |
Xưởng số 1 về linh kiện thủy lực Thượng Hải hoặc công ty TNHH chế tạo linh kiện thủy lực ZHUTONG Bắc Kinh |
Cuộn kít kín xi lanh dầu |
Valqua, Nhật Bản |
Hệ thống điều khiển tốc độ DC |
Anh, Châu Âu |
Động cơ DC |
Động cơ WuXi XianFeng |
Hệ thống điều khuyển PLC |
SIEMENS |
Màn hình cảm ứng 5.7’ |
TaiWan |
Bộ giảm tốc tiêu chuẩn |
QinXing JiangSu |
Vòng bi |
HRB, WZS,LYC |
SƠ ĐỒ HỆ THỐNG MÁY XẢ CUỘN CẮT TẤM
* Quy trình công nghệ:
Nạp phôi => mở cuộn => ép dẫn => nạp kẹp => dẫn hướng => cán phẳng => hố bù – cảm biến (mã hóa) chiều dài => cắt ngang => hạ phôi => ra phôi => công nhân đóng gói.
* Đảm bảo:
- Cung cấp đầy đủ CO, CQ( giấy chứng từ về chất lượng, nguồn gốc và xuất xứ của hàng hóa).
- Giao hàng nhanh, uy tín, đảm bảo chất lượng.
* Phương thức giao hàng:
- Giao hàng tại cảng Hải Phòng (đối với KV miền Bắc)
- Giao hàng tại cảng Cát Lái (đối với KV miền Nam)
- Hoặc trực tiếp tại kho của khách hàng
* Phương thức thanh toán:
- Đặt cọc trước 30% khi kí kết hợp đồng và trả 70% còn lại làm 3 đợt trong quá trình bàn giao và vận hành máy.
